本公司生产的砂浆专用纤维，质优价廉！09年取得了广大用户的一至好评！产销量达到1000吨！请广大客户注重质量！

作为砂浆的次要加筋材料，砂浆纤维可大大提高砂浆抗裂、抗渗、抗冲击、抗震、抗冻、抗冲磨性能、抗爆裂性能

(1) 在普通砂浆中掺加砂浆纤维可以明显提高砂浆的抗渗性、减小砂浆的干燥收缩率；抗折强度有一定程度的提高；28d 前抗压强度有所下降，随着龄期的增加，抗压强度有所回升。

(2) 目前外墙的渗漏是许多工程难以解决的技术难题，其中的外墙批荡砂浆出现空鼓及开裂、抗渗性能差等原因，是外墙渗漏的主要原因。当在砂浆中加入纤维，情况则大大改观，不仅砂浆与墙体的粘结性能良好，而且墙体的整体抗渗抗漏效果也很好。在施工操作上，制作纤维砂浆时无需特殊工艺，只需比一般的砂浆多搅拌1～2min 即可，纤维和易性好， 能充分分散，且耐酸耐碱。总之，砂浆纤维优良的品质，可以成为解决外墙抗渗漏的优良辅助材料。

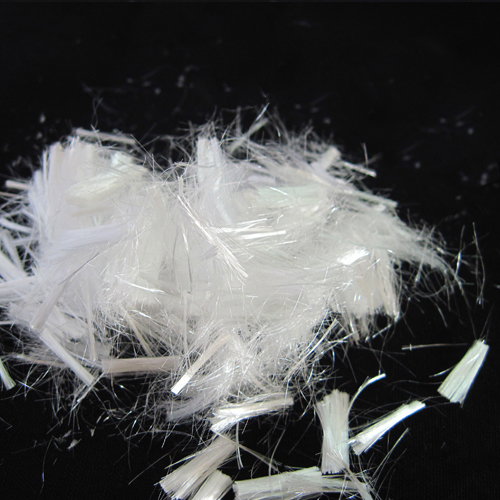

性能参数：

◆ 纤维类型：束状单丝

◆　分散性：高分散性

◆　当量直径：18-48μm

◆　规格：4mm 6mm 8mm 12mm 16mm

◆　抗拉强度：≥450Mpa

◆　弹性模量：≥4300Mpa

◆　极限延伸率：≥15%

◆　熔点： 160-170℃

◆　燃点：580℃

◆　导热性：极低

◆　抗酸碱性：极高，经抗老化工艺处理

◆　比重：0.91

◆　安全性：无毒、无刺激

◆　低温性：经－78℃实验检测纤维性能无变化，无磁性

◆　包装：0.9kg/包、1kg/袋（可定制）

应用范围：

■ 水泥砂浆
· 内（外）墙粉刷、天面找平、加气混凝土抹灰、地坪等
■ 抗裂、抗冲击、抗磨损、抗震要求高的场合
· 桥面、桥墩、路面、飞机场跑道、停机坪、军事防护工程、港口码头、泻洪道、闸墩、
· 厂房地板、超长结构

用量：

■ 长度选择
·用于砂浆：4mm 6mm 8mm 12mm 16mm
■ 建议掺量
·砂浆：0.9-1kg/m3
■ 施工说明
·常规搅拌设备及工艺
砂浆配比原则上不变或作小幅调整
·机械搅拌，根据搅拌机工作效率，适当延长搅拌时间
·仍然严格按照国家有关建筑技术及规范进行施工管理

。

使用方法：

砂浆纤维应用于砂浆中
　　砂浆作为建筑工程材料在实际施工过程中常出现一些缺陷：脆性大、干收缩大、抗拉强度低、变形能力低和抗冲击性差等，使砂浆制品极易产生裂缝，从而降低了建筑物的耐久性。
　　我司与有关科研院所联合研制的新一代砂浆专用有机纤维----改性聚丙烯（PP）纤维，经特殊的生产工艺和表面处理，截面呈三叶（Y）型，力学性能优良，掺入砂浆中，呈均匀三维乱向分布，分散性极高，与砂浆的握裹力极强，能阻止、减小和延缓由于徐变、塑性收缩、脱水收缩、化学收缩、温差与荷载等多种因素引起的微裂缝，从而显著提高砂浆制品的抗裂、抗渗性能，使砂浆的整体性、柔韧性、连续性和耐久性得以改善。
　　使用砂浆纤维，不需增加特殊设备，无须改变砂浆的组成，施工操作方便，成本增加不多，不会对环境产生污染，因而在砂浆中得到广泛应用。
1、建议加入量
　　每立方米砂浆建议加入4-12mm纤维0.9-1kg。掺加量根据工程的要求选择不同的掺量，在前面给出的添加量范围内，掺量越高抗裂效果越好。
2、投料顺序及方法
　　①干拌
　　使用时，向搅拌机中加入部分砂、水泥后，加入砂浆纤维，保证纤维均匀落在水泥、砂子中，再加入剩余水泥和砂，搅拌时间以纤维在砂浆中均匀分散为准。
　　②湿拌
　　使用时，向搅拌机中加入部分砂、水泥后，加入砂浆纤维，保证纤维均匀落在水泥、砂子中，再加入剩余水泥、砂和水，搅拌时间以纤维在砂浆中均匀分散为准。
3、拌合时间
　　搅拌机最好采用强制式搅拌机；
　　对于干拌，搅拌时间比不加纤维时延长1分钟左右；
　　对于湿拌，搅拌时间比不加纤维的砂浆延长30秒左右。
4、说明
　　为保证纤维在砂浆中混合均匀，要保证每一罐砂浆的搅拌时间。
　　如无法满足以上使用方法或搅拌困难时，请向我公司寻求技术咨询或向有关专业人员咨询。


本公司专业生产：聚丙稀纤维、聚丙稀单丝纤维、聚丙稀网状纤维，聚酯纤维、蓄电池纤维，聚丙稀腈纤维、钢纤维、聚乙烯醇纤维 ，以及各种规格、型号安全绳、安全网、编织绳、养殖网、民用网、船用三股绳、缆绳等。
